Nous sommes toujours sur le chantier "Soyouz"(Soyuz)


L'ensemble de lancement est installé sur un socle granitique
au lieu-dit Malmanoury, situé sur la commune de Sinnamary, sur une superficie de 120 hectares.
(à 18kms de Sinnamary et 27kms de Kourou.)
Et les installations d'Ariane sont à une dizaine de kilomètres.

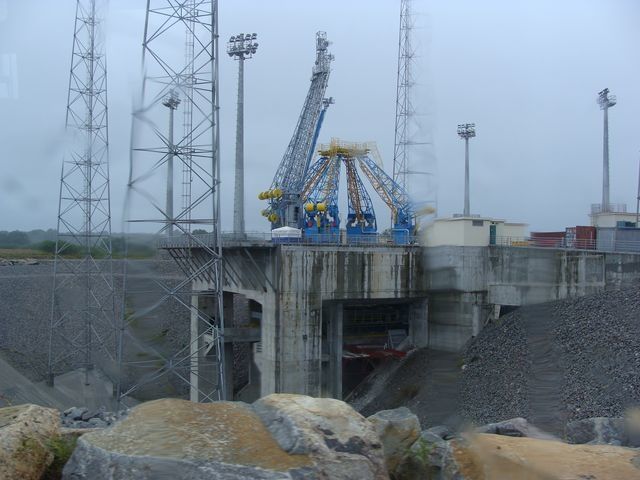

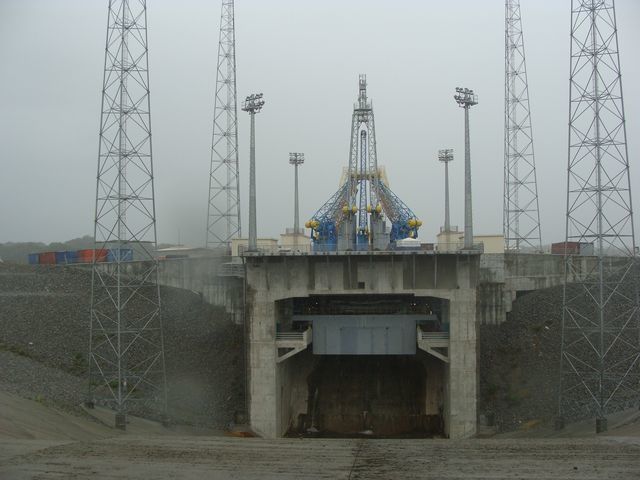

La zone de lancement  est constituée d'un "carneau" creusé dans le sol rocheux:c'est là que sont déviés les jets des moteurs au décollage du lanceur!
Contrairement au lanceur Ariane, pas d'eau.....après le décollage!


L'ouvrage est en béton armé,étagé sur 5 niveaux.

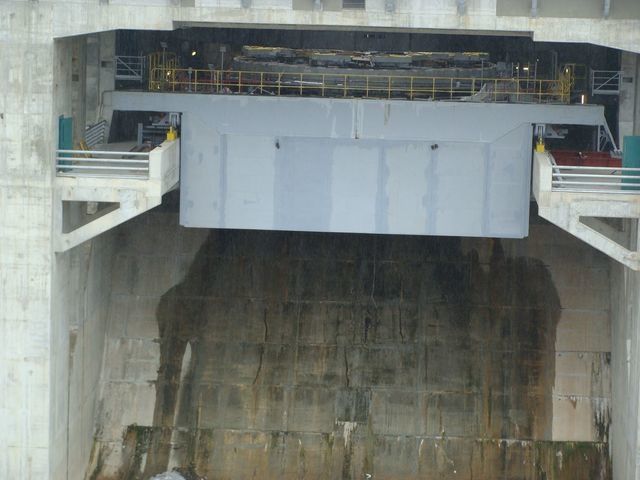

Une ouverture de 15 m de diamètre le traverse sur les deux niveaux supérieurs pour recevoir  la table de lancement et laisser passer le lanceur!

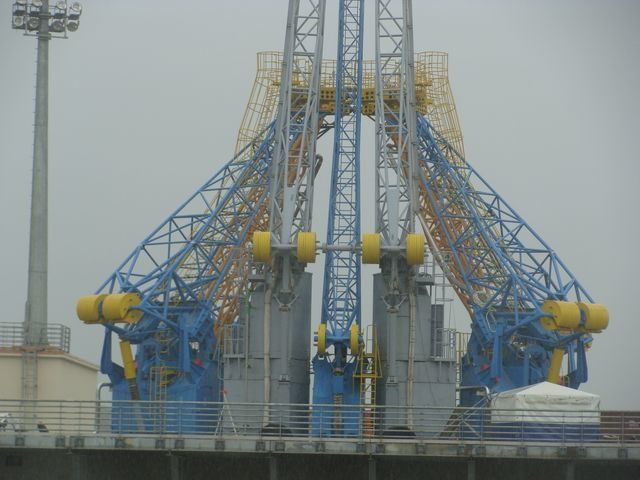

Dans la partie supérieure,le système de lancement,bras d'avitaillement,cabines,système d'accueil du chariot érecteur,ainsi que la voie ferrée du portique.

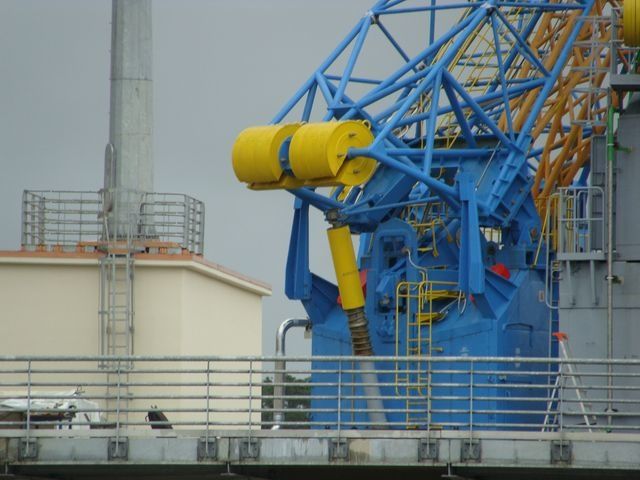

quelques détails....

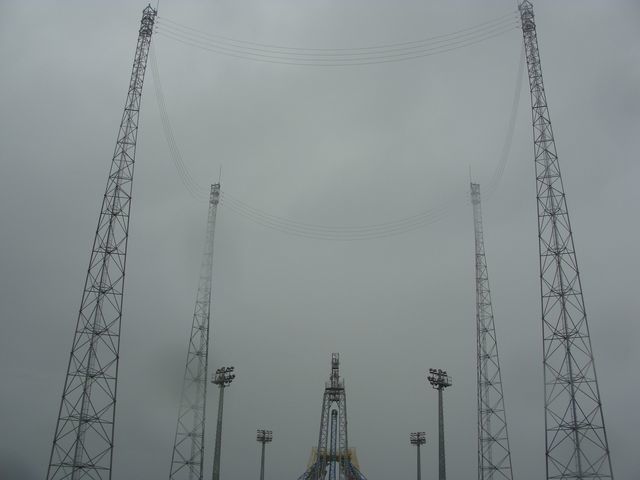

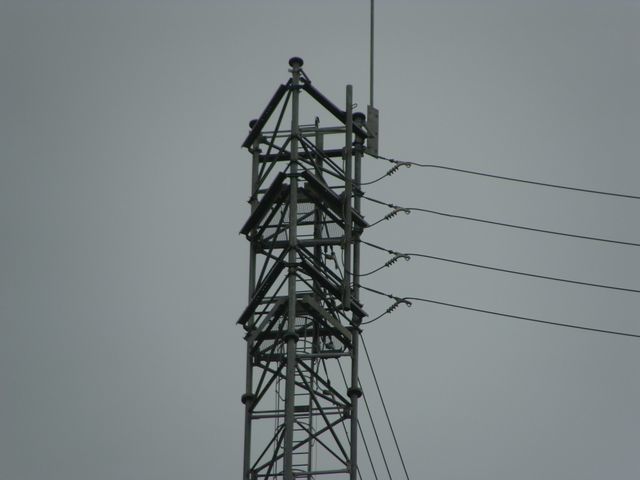

Les quatre pylones anti-foudre sont reliés entre eux....
Il y a aussi quatre piliers pour l'éclairage du lanceur.

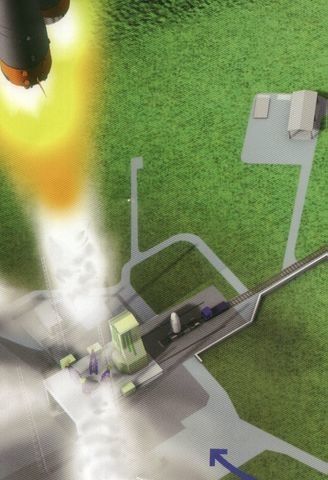

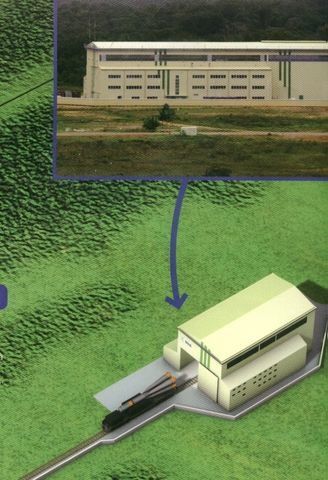

La zone de lancement est reliée au bâtiment de la zone de préparation du lanceur par une voie ferrée....de 650 m...
Vous voyez,la fusée est transportée allongée......



Elle sera érigée plus en avant et placée dans un portique mobile de 53m de haut,sur 8 niveaux et 24 m de large...il permettra la préparation finale et l'intégration sur le lanceur(par un pont) du composite supérieur.(étage,Frégat,charge utile et coiffe.)
Le portique n'est pas encore installé.....mais sur cette photo....la maquette du portique en jaune et vert!

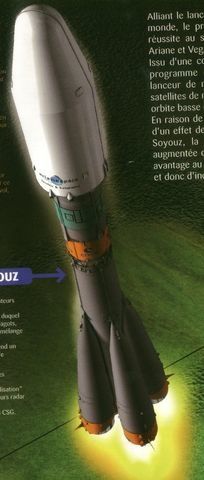

la fusée en position de décollage!



Ce sera pour le mois de décembre......en vol commercial....

Mais pourquoi Soyouz en Guyane ?

Alliant le lanceur le plus fiable et la base de lancement la plus performante au monde, le programme " Soyouz au CSG" se dote de toutes les chances de réussite au sein de la nouvelle famille européenne composée des lanceurs Ariane et Véga.
Issu d'une collaboration internationale inédite entre l'Europe et la Russie, ce programme de l' Agence spatiale permettra de disposer d'un lanceur de moyenne gamme bien adapté aux besoins européens pour les satellites de moins de 3 tonnes en orbite géostationnaire
 et pour les satellites en orbite basse ou moyenne tels ceux de la constellation Galiléo.
En raison de la position équatoriale de la Guyane,tous les lanceurs bénéficient d'un effet de fronde grâce à la vitesse fournie  par la rotation de la terre. Pour Soyouz,la capacité d'emport en orbite de transport géostationnaire est augmentée  d'environ 50 % par rapport à un lancement  depuis Baïkonour.
Autre avantage au départ de la Guyane, Soyouz a accès à une grande variété d'azimuts et donc d'inclinaison orbitales ,de l'orbite équatoriale aux orbites polaires.




Sources: plaquette distribuée par le CSG,lors de la visite!
et des renseignements donnés par nos guides lors de la visite!

à suivre: les installations "Véga"....
